Изделия, предназначены для контроля и регулировки параметров электрохимической защиты (ЭХЗ), коммутации отдельных элементов ЭХЗ, и обозначения трасс трубопроводов. Изделия предназначены для эксплуатации в умеренном, умеренно-холодном и холодном климате в условиях прямого воздействия солнечной радиации и атмосферных осадков.

Изделия сертифицированы в системе ГОСТ Р на соответствие ТУ 3435-002-88388785-2014. Сертификат соответствия № РОСС RU.ЦС01.Н00630 действителен по 13.08.2020.

Изделия соответствуют требованиям ОТТ-75.180.00-КТН-042-18 ПАО «Транснефть».

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПУНКТЫ С ДИОДНО-РЕЗИСТОРНЫМИ БЛОКАМИ СОВМЕСТНОЙ ЗАЩИТЫ

Изделия устанавливается:

  • В местах параллельной прокладки подземных коммуникаций, защищаемых от одной станции катодной защиты (СКЗ), для регулировки защитного тока, втекающего в каждое подземное сооружение;
  • В местах пересечения или сближения подземных коммуникаций, имеющих собственные системы ЭХЗ, для выравнивания потенциалов подземных сооружений.
  • Для нанесения предупредительных и информационных символов и надписей.

КИП.РСЗ с блоком совместной защиты состоит из:

  • Цельнотянутая бесшовная четырехгранная пластиковая стойка, в состав которой входит:
  • крышка клеммного блока;
  • крышка монтажного проема;
  • вентиляционные решетки (в целях предотвращения образования в стойках КИП конденсата, охлаждения БСЗ и БДР);
  • Клеммной панели;
  • Модуля блока совместной защиты;
  • Крышки (для технологических трубопроводов НПС и резервуаров);
  • Крышки-плаката/километровый знак (для ЛЧ МТ);
  • Анкерного устройства;

Технические характеристики

  • Модуль блока совместной защиты и клеммная панель должны размещаться внутри стойки КИП типа РСЗ
  • Высота пластиковой стойки изделия – (2500 ± 10) мм. Сечение стойки – квадрат со стороной (200 ± 5) мм и с толщиной стенки не менее (4 ± 0,5) мм.
  • Масса изделия – не более 25 кг.
  • Степень защиты пластиковой оболочки изделия от воздействия окружающей среды (проникновения твердых внешних предметов и воды) и соприкосновения с токоведущими частями – не ниже IP23 по ГОСТ 14254.
  • Климатическое исполнение и категория размещения БСЗ.РСЗ по ГОСТ 15150-69 и ГОСТ 15543.1-89 соответствуют условиям эксплуатации УХЛ1, УХЛ2, с диапазоном рабочих температур от минус 60 до +45 °С (БДР.ДР,БДР.ПР).

Основные образцы КИП.РСЗ.БДР:

  • КИП – П01 – 4 – 0 – БСЗ.ДР.ПР.10 – КП – УХЛ1
  • Пластиковый контрольно-измерительный пункт типа П02 с измерительной клеммной панелью, количество измерительных клемм 4 шт., дискретным блоком совместной защиты с максимальным током защиты 10А на каждый из 2х каналов, крышкой, с климатическим исполнением УХЛ2 по ГОСТ 15150.
  • КИП – П02 – 4 – 0 – БДР.ДР.10.2 – К – УХЛ2
  • Пластиковый контрольно-измерительный пункт типа П02 с измерительной клеммной панелью, количество измерительных клемм 4 шт., дискретным блоком совместной защиты с максимальным током защиты 10А на каждый из 2х каналов, крышкой, с климатическим исполнением УХЛ2 по ГОСТ 15150.
Условное обозначение для заказа:

Антивандальная трубка для предотвращения изъятия КИП из грунта.

Информационные и предупреждающие надписи на поверхности КИП, а так же светоотражающие или флуоресцирующие метки наносятся по согласованию с заказчиком


Ассортимент нашей продукции позволяет решать
задачи эффективной маркировки трасс с нанесением исчерпывающей информации. Используемые при производстве материалы и технологии отвечают самым высоким требованиям,
а сами изделия прошли успешную апробацию в различных климатических зонах и с разной степенью интенсивности эксплуатации.

Преимущества продукции компании "РегионСтройЗаказ"

  • Современные технологии и дизайн, эстетичный вид и соответствие фирменному стилю заказчика;
  • Информативность — возможность нанесения информации не только на щиты-указатели, но и на саму стойку знака;
  • Знаки не подвержены коррозии, воздействиям экстремальных низких и высоких температур и других климатических факторов (дождь, ультрафиолет и пр.);
  • Знаки обладают диэлектическими свойствами, радиопрозрачностью и экологичны;
  • Знаки имеют малый вес при стандартных размерах, что значительно облегчает их транспортировку, установку и монтаж на объектах;
  • Простота эксплуатации, длительный срок службы и минимальные затраты на обслуживание (например, отсутствие необходимости в покраске, выправке и др.);
  • Надежность конструкции – не менее 1.5 кН на излом;
  • Отсутствие ценности для «охотников за металлом» и комплектация антивандальным устройством;

Дополнительное оборудование нашего производства

Блок совместной защиты

  • Возможность дистанционной регулировки параметров
  • Сигнализация на пост оператора о нештатных ситуациях
  • Возможность получения и передачи на пост оператора данных от дополнительных приборов (датчик скорости коррозии, электрод сравнения и пр)
  • Низкое энергопотребление
  • Наличие блока индикации для ручной регулировки параметров
  • Наличие устройств защитной блокировки при выходе рабочих параметров за допустимые пределы
Подробнее

Блок контроля анодных заземлителей

  • Предназначен для коммутации и контроля работоспособности анодных заземлителей и электрических соединений путем включения блока в электрические цепи анодных заземлителей.

Блок защитного заземления

  • Предназначен для защиты подземных сооружений от коррозионного влияния электромагнитных полей ЛЭП, расположенных рядом и/или пересекающих защищаемое сооружение, а так же для организации грозозащиты.

Анодные заземлители протяженные типа АЗП.РСЗ

  • Изделие предназначено для использования в качестве малорастворимых протяженных гибких анодных заземлений с подповерхностным и глубинным расположением в установках катодной защиты от коррозии подземных металлических сооружений.

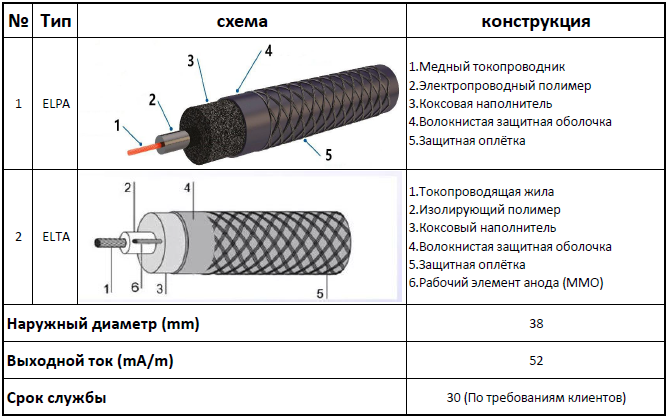

  • Изделие состоит из токопровода на котором закреплен малорастворимый электрод (рабочий элемент). Рабочий элемент представляет собой проволоку из титана с нанесенным оксидированным покрытием. Рабочий элемент электрически подсоединяется к токопроводу через контактный узел с постоянным шагом. Токопровод с рабочим элементом расположены в коксовой засыпке и покрыты химически стойкой оболочкой и защитной оплеткой.

Электрод сравнения ЭСМ.РСЗ

  • Предназначен для измерения поляризационного потенциала и потенциала подземных сооружений путем создания электролитического контакта с грунтом при определении эффективности противокоррозионной защиты подземных металлических сооружений.
  • ЭСМ.РСЗ представляет собой изделие, выполненное в прочном, герметичном пластиковом корпусе. Внутренний объем корпуса заполнен насыщенным раствором сернокислой меди с установленным внутрь медным электродом.
  • Дно изделия представляет собой механически защищенную ионообменную мембрану, обеспечивающую создание устойчивого электролитического контакта с грунтом.
  • Сверху расположен вывод кабеля от электрода.
  • Потенциал по отношению к хлорсеребряному электроду – 120±15мВ
  • Внутреннее электрическое сопротивление – не более 15кОм

Комплектность

  • Электрод сравнения в пластиковом корпусе
  • Кабель ВПП 1х6 длиной 2,5м
  • Дополнительный электрод
  • Инструкция по эксплуатации/паспорт

Станция катодной защиты

Станции катодной защиты (СКЗ) являются необходимым элементом системы электрохимической (или катодной) защиты (ЭХЗ) подземных трубопроводов от коррозии.

Комплекс станции катодной защиты (СКЗ), состоит из следующих элементов:

  • Станция катодной защиты;
  • Анодные заземлители;
  • Кабельные линии
  • Пункт контроля и измерения;

Крыша высотного обзора (КВО)

  • Обеспечение дистанционного визуального контроля трасс трубопроводов или коммуникаций с высоты, при их инспекции с борта воздушного судна. Обеспечивает хорошую видимость знаков с КВО, просмотр и/или фиксацию порядковых номеров километров или другой информации.
  • Крыша высотного обзора изготавливается в различных исполнениях, соответствующих типу профиля. Материал КВО – ударопрочный полистирол
