Опознавательно-предупредительные знаки, а также информационные щиты-указатели предназначены для обозначения магистальных газопроводов и других объектов, в местах охранных зон, трасс подземных коммуникаций, изменения направления трасс, мест установки соединительных муфт, ответвлений, мест пересечения с дорогами, каналами и другими преградами.

Наша компания производит П-образные знаки (аншлаги), стационарные створные знаки, знаки зон разграничения и аварийного запаса.

Стойки знаков и щиты-указатели изготавливаются в соответствии со стандартами (размер, цветовая палитра, нанесение логотипа, шрифт):

  • ПАО «Транснефть» и ее дочерних структур;
  • ПАО «Газпром» и ее дочерних структур.

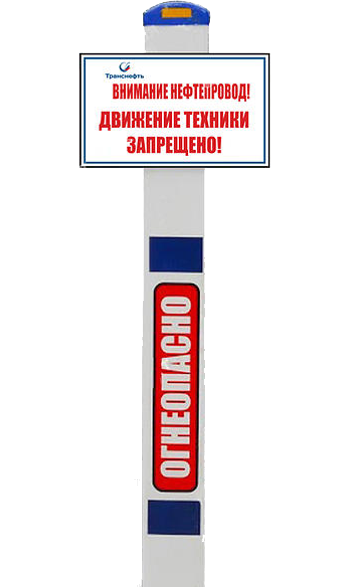

Опознавательно-предупредительные знаки

  • Предназначены для визуального обозначения трасс подземных и надземных коммуникаций, кабелей связи, нефте-, газо- и продуктопроводов
  • В зависимости от комплектации предназначены для визуального обозначения трасс подземных и надземных коммуникаций, кабелей связи, нефте-, газо- и продуктопроводов
  • Для нанесения предупредительных и информационных символов и надписей.

Производится на основе полимерного профиля

  • Трёхгранного или квадратного сечения
  • Размеры профиля: треугольник с гранями 130, 180, квадрат 200мм; круглый диаметрами от 50мм до 200мм
  • Цвет профиля: белый, по согласованию желтый, оранжевый или другой
  • Высота изделий: 0,5 – 3,0м

Технические характеристики ОПЗ.РСЗ

В комплект ОПЗ.РСЗ входит:

Верхний полимерный колпак-заглушка. Цвет колпака может меняться в зависимости от типа маркируемых коммуникаций или иных задач.

Изделие предназначено для отображения дополнительной специальной информации относящийся к маркируемому объекту, согласно ТЗ Заказчика.
  • Материал: металлокомпозит
  • Линейные размеры: в зависимости от назначения/надписи: до 150мм, до 600мм, свыше 600мм
  • Цвет профиля: белый, по согласованию желтый, оранжевый или другой
  • Высота изделий: 0,5 – 3,0м
Условное обозначение для заказа:

Антивандальная трубка для предотвращения изъятия ОПЗ из грунта.

Информационные и предупреждающие надписи на поверхности КИП, а так же светоотражающие или флуоресцирующие метки наносятся по согласованию с заказчиком

Ассортимент нашей продукции позволяет
решать задачи эффективной маркировки трасс
с нанесением исчерпывающей информации. Используемые при производстве материалы и технологии отвечают самым высоким требованиям, а сами изделия прошли успешную
апробацию в различных климатических зонах, с разной степенью интенсивности эксплуатации.

КАТАЛОГ ИЗОБРАЖЕНИЙ ДЛЯ НАНЕСЕНИЯ НА ЩИТЫ-УКАЗАТЕЛИ

Каталог содержит наиболее часто встречающиеся варианты щитов-указателей. По желанию заказчика на щиты-указатели может быть нанесена любая информация или изображения в соответствии с техническим заданием и предоставленными эскизами или примерами.

Преимущества продукции компании "РегионСтройЗаказ"

  • Современные технологии и дизайн, эстетичный вид и соответствие фирменному стилю заказчика;
  • Информативность — возможность нанесения информации не только на щиты-указатели, но и на саму стойку знака;
  • Знаки не подвержены коррозии, воздействиям экстремальных низких и высоких температур и других климатических факторов (дождь, ультрафиолет и пр.);
  • Знаки обладают диэлектическими свойствами, радиопрозрачностью и экологичны;
  • Знаки имеют малый вес при стандартных размерах, что значительно облегчает их транспортировку, установку и монтаж на объектах;
  • Простота эксплуатации, длительный срок службы и минимальные затраты на обслуживание (например, отсутствие необходимости в покраске, выправке и др.);
  • Надежность конструкции – не менее 1.5 кН на излом;
  • Отсутствие ценности для «охотников за металлом» и комплектация антивандальным устройством.

Дополнительное оборудование нашего производства

Блок совместной защиты

  • Возможность дистанционной регулировки параметров
  • Сигнализация на пост оператора о нештатных ситуациях
  • Возможность получения и передачи на пост оператора данных от дополнительных приборов (датчик скорости коррозии, электрод сравнения и пр)
  • Низкое энергопотребление
  • Наличие блока индикации для ручной регулировки параметров
  • Наличие устройств защитной блокировки при выходе рабочих параметров за допустимые пределы
Подробнее

Блок контроля анодных заземлителей

  • Предназначен для коммутации и контроля работоспособности анодных заземлителей и электрических соединений путем включения блока в электрические цепи анодных заземлителей.

Блок защитного заземления

  • Предназначен для защиты подземных сооружений от коррозионного влияния электромагнитных полей ЛЭП, расположенных рядом и/или пересекающих защищаемое сооружение, а так же для организации грозозащиты.

Анодные заземлители протяженные типа АЗП.РСЗ

  • Изделие предназначено для использования в качестве малорастворимых протяженных гибких анодных заземлений с подповерхностным и глубинным расположением в установках катодной защиты от коррозии подземных металлических сооружений.
  • Изделие состоит из токопровода на котором закреплен малорастворимый электрод (рабочий элемент). Рабочий элемент представляет собой проволоку из титана с нанесенным оксидированным покрытием. Рабочий элемент электрически подсоединяется к токопроводу через контактный узел с постоянным шагом. Токопровод с рабочим элементом расположены в коксовой засыпке и покрыты химически стойкой оболочкой и защитной оплеткой.

Электрод сравнения ЭСМ.РСЗ

  • Предназначен для измерения поляризационного потенциала и потенциала подземных сооружений путем создания электролитического контакта с грунтом при определении эффективности противокоррозионной защиты подземных металлических сооружений.
  • ЭСМ.РСЗ представляет собой изделие, выполненное в прочном, герметичном пластиковом корпусе. Внутренний объем корпуса заполнен насыщенным раствором сернокислой меди с установленным внутрь медным электродом.
  • Дно изделия представляет собой механически защищенную ионообменную мембрану, обеспечивающую создание устойчивого электролитического контакта с грунтом.
  • Сверху расположен вывод кабеля от электрода.
  • Потенциал по отношению к хлорсеребряному электроду – 120±15мВ
  • Внутреннее электрическое сопротивление – не более 15кОм

Комплектность

  • Электрод сравнения в пластиковом корпусе
  • Кабель ВПП 1х6 длиной 2,5м
  • Дополнительный электрод
  • Инструкция по эксплуатации/паспорт

Станция катодной защиты

Станции катодной защиты (СКЗ) являются необходимым элементом системы электрохимической (или катодной) защиты (ЭХЗ) подземных трубопроводов от коррозии.

Комплекс станции катодной защиты (СКЗ), состоит из следующих элементов:

  • Станция катодной защиты;
  • Анодные заземлители;
  • Кабельные линии
  • Пункт контроля и измерения;

Крыша высотного обзора (КВО)

  • Обеспечение дистанционного визуального контроля трасс трубопроводов или коммуникаций с высоты, при их инспекции с борта воздушного судна. Обеспечивает хорошую видимость знаков с КВО, просмотр и/или фиксацию порядковых номеров километров или другой информации.
  • Крыша высотного обзора изготавливается в различных исполнениях, соответствующих типу профиля. Материал КВО – ударопрочный полистирол
